130 萬像素極小型智能讀碼器

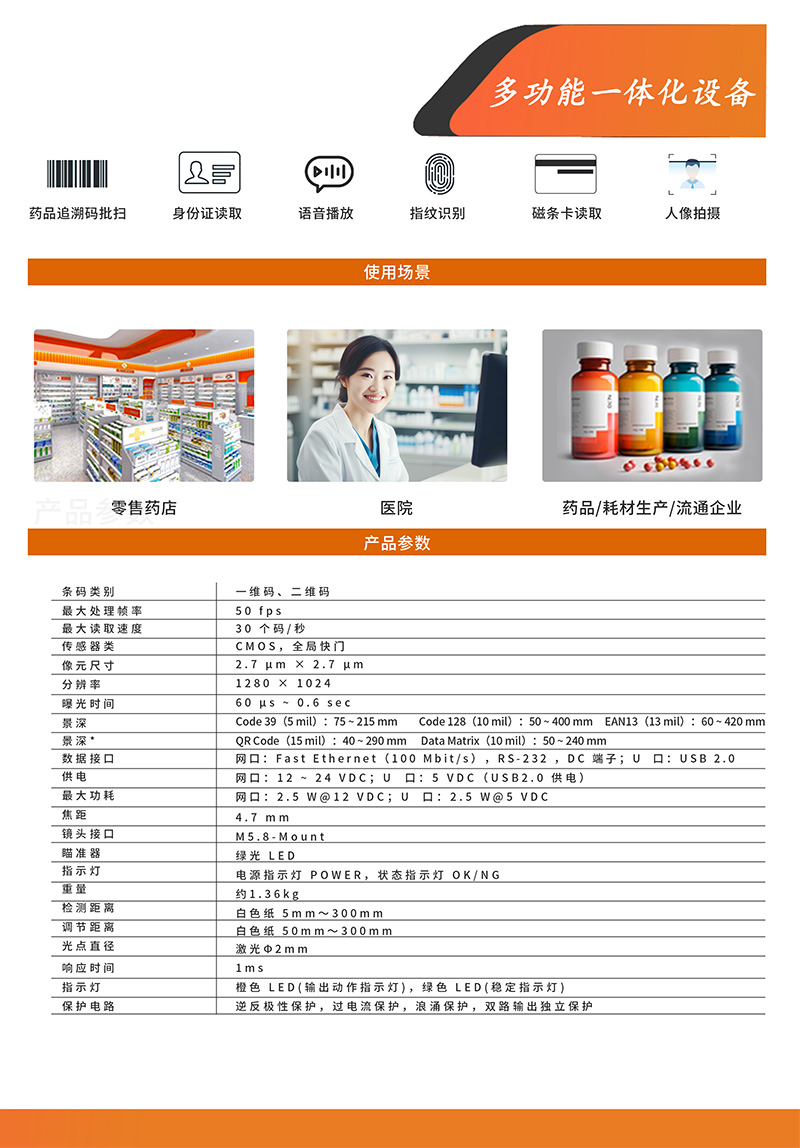

性能

條碼類別

一維碼：Code 39 ，Code 93 ，Code 128 ，ITF14 ，ITF25   ，CodaBar ，EAN ，UPCA ，UPCE 等

二維碼 ：QR Code ，Data Matrix 等

最大處理幀率

50 fps

最大讀取速度

30 個碼/秒

傳感器類型

CMOS，全局快門

像元尺寸

2.7 μm × 2.7 μm

靶面尺寸

1/4”

分辨率

1280 × 1024

曝光時間

60 μs ~ 0.6 sec

增益

1 ~ 28 dB

黑白/彩色

黑白

通訊協議

網口：SmartSDK，TCP Client，Serial ，FTP ，HTTP，TCP Server ，UDP ，Profinet 、EthernetIP

U 口：SmartSDK ，USB（HID 、CDC）

景深*

Code 39（5 mil）：75 ~ 215 mm

Code 128（10 mil）：50 ~ 400 mm

EAN13（13 mil）：60 ~ 420 mm

QR Code（15 mil）：40 ~ 290 mm

Data Matrix（10 mil）：50 ~ 240 mm

電氣特性

數據接口

網口：Fast Ethernet（100 Mbit/s），RS-232 ，DC 端子；U  口：USB 2.0

數字 I/O

網口：DB15 接口提供電源和 I/O，包含 2 路非隔離輸入（Line 0/1），2 路非隔離輸出（Line 2/3），1 路 RS-232，支持通過側面按鈕觸發設備

U 口：DB15 接口提供數據傳輸，支持通過側面按鈕觸發設備

供電

網口：12 ~ 24 VDC；U  口：5 VDC（USB2.0 供電）

最大功耗

網口：2.5 W@12 VDC；U  口：2.5 W@5   VDC

結構

焦距

4.7 mm

鏡頭接口

M5.8-Mount

環境光照

0 ~ 10000 lux

光源

紅色

紅色（偏振）

白色

白色（偏振）

瞄準器

綠光 LED

指示燈

電源指示燈 POWER，狀態指示燈 OK/NG

重量

約1.36kg

IP 防護等級

IP54

溫度

工作溫度 0 ~ 50℃,儲藏溫度-30 ~ 70℃

濕度

20% ~ 95%RH 無冷凝

軟件

IDMVS

紅外傳感器

檢測距離

白色紙 5mm～300mm

調節距離

白色紙 50mm～300mm

光點直徑

激光Φ2mm

旋鈕調節

3/4 圈限位式電位器

響應時間

1ms

應差

15%

重復精度

1mm

指示燈

橙色 LED(輸出動作指示燈)，綠色 LED(穩定指示燈)

控制輸入

5～30V DC

控制輸出

100mA(30V DC)

保護電路

逆反極性保護，過電流保護，浪涌保護，雙路輸出獨立保護

額定電流

12mA

工作環境

0℃～50℃，35%RH～65%RH

防護等級

IP54
